UCAS《网络攻防基础》作业：分布式网络抓包和安全分析系统
本文是我在国科大《网络攻防基础》课程上完成的大作业，实现了一个玩具型的分布式网络抓包和安全分析系统，具备基础的流量分析可视化、以及一些安全洞察和检测能力。
灵感来源于本科时帮学校排查一些安全事件，使用过安恒的 Ailpha 系统。感觉它十分不错，够性能、够智能、够人性化。
因此本次作业也想简单实现一个，总体原则就是：a) 采用消息队列以实现分布式；b) 使用 ElasticSearch 作为后端存储，这样配合 Kibana 能较好地实现可视化；c) 使用一些较新的协议解析字段，例如 SNI 实现域名探测；d) 具备插件式可扩展的安全检测模块。
Github 仓库地址： https://github.com/BaiHLiu/ToyNetAnalyzer
具体使用来看，在 OpenWrt 路由器上尝试部署了一下，除了内存占用比较大，运行还算稳定。代码 AI 含量较大，请仔细甄别。
主要功能
- 分布式架构：采用多个采集端（agent）进行数据包收集，推给中央服务器进行分析。
- 协议分析：支持对多种网络协议的分析，如 TCP、UDP、ICMP、HTTP、HTTPS 和 DNS 等。可提取源 IP、目的 IP、端口、数据包序列以及应用层数据等重要信息。
- 安全检测：插件化的检测模块支持，内置示例的 SQL 注入检测模块。
- SNI 检测：支持对 HTTPS 流量基于 TLS 握手信息的 SNI 识别，从而识别用户访问的域名。

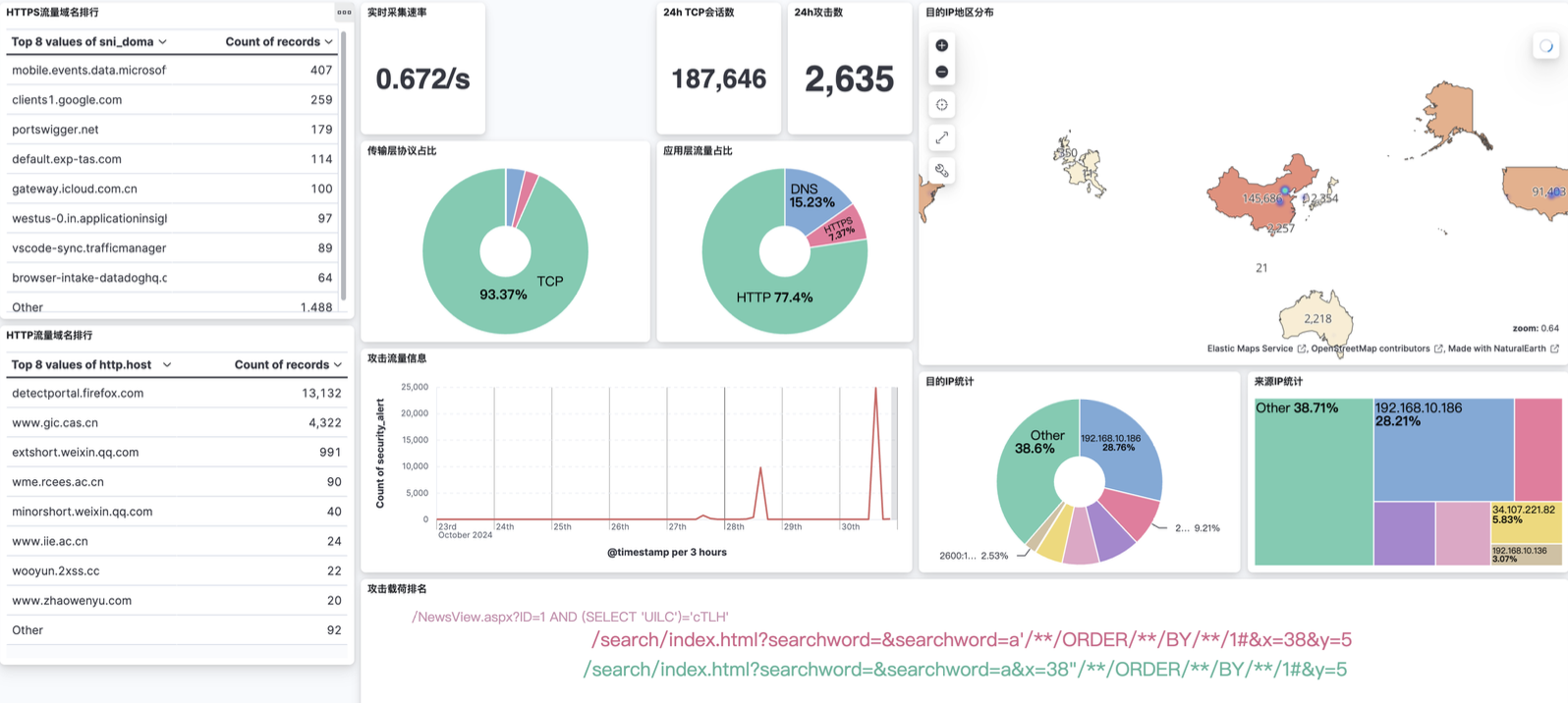

- 数据存储与可视化：数据结构化后存储在 ElasticSearch 中，便于检索。利用 Kibana 创建了较为直观的仪表盘，用于监控网络流量趋势和统计信息。

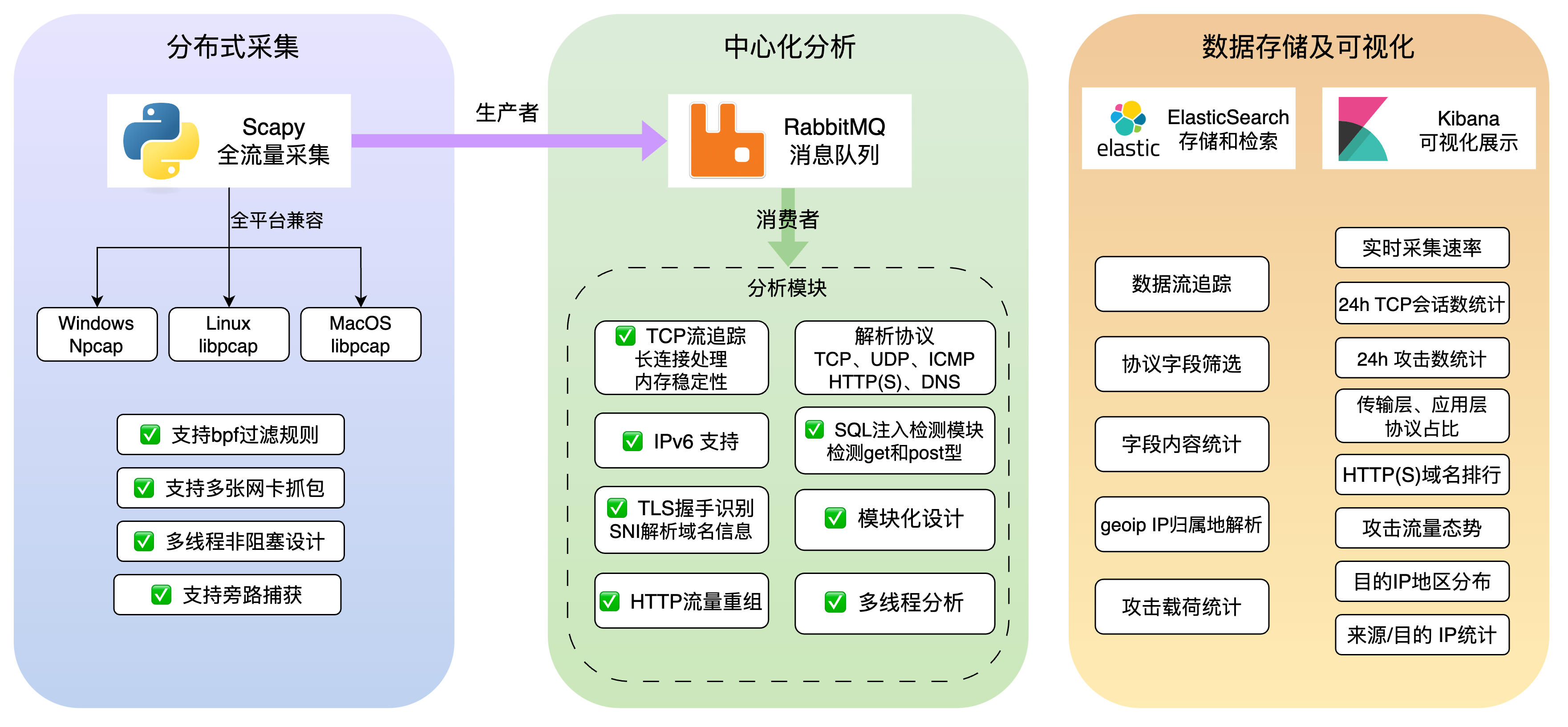

技术实现
- 采集端实现：采集端使用 Python 的 scapy 库构建，依赖 libpcap 或 npcap 进行数据包捕获。将捕获的数据包转换为 JSON 格式后发送到 RabbitMQ 消息队列。
- 服务器分析：服务器端包含多个线程（可设置），作为 RabbitMQ 消费者接收的数据包。通过流表跟踪 TCP 会话以确保数据完整性。分析过程涉及在不同层（L2、L3、L4）解析数据包并提取相关信息，最后存储至 ElasticSearch。
- ElasticSearch 映射：在 ElasticSearch 中定义了多种映射，以高效存储数据包数据，包括 IP 信息、传输层详细信息、应用层数据和安全警报等字段。
安装与部署
- Elasticsearch 和 Kibana 搭建：建议使用 docker 启动 Elasticsearch 和 Kibana。注意修改默认密码，随后修改
es_conn.py中相关配置。 - RabbitMQ 搭建：执行
docker run -d –name rabbitmq -p 5672:5672 -p 15672:15672 rabbitmq:management命令启动 RabbitMQ。 - 采集端安装：在 Windows 系统上需先安装 npcap。在类 Unix 系统中，安装 scapy 时通常会自动处理相关依赖。使用
pip install scapy pika安装所需库，并配置 RabbitMQ 连接参数和要嗅探的网卡接口。 - 服务器安装：安装
requirements.txt中的依赖项。修改es_conn.py中的 ElasticSearch 连接参数，并在main.py中配置如 TCP 会话超时等其他设置。
局限性
- 性能瓶颈：在高流量场景下存在性能问题，有待进一步优化。
- 协议支持：协议解析可进一步改进，以支持更多协议并使其结构更合理。
- 可视化：目前的可视化受限于 Kibana 功能，可进行增强以实现更高级的分析。
- 安全检测：添加更多的安全检测扩展。
完整实验报告PDF
加载可能需要较长时间。
